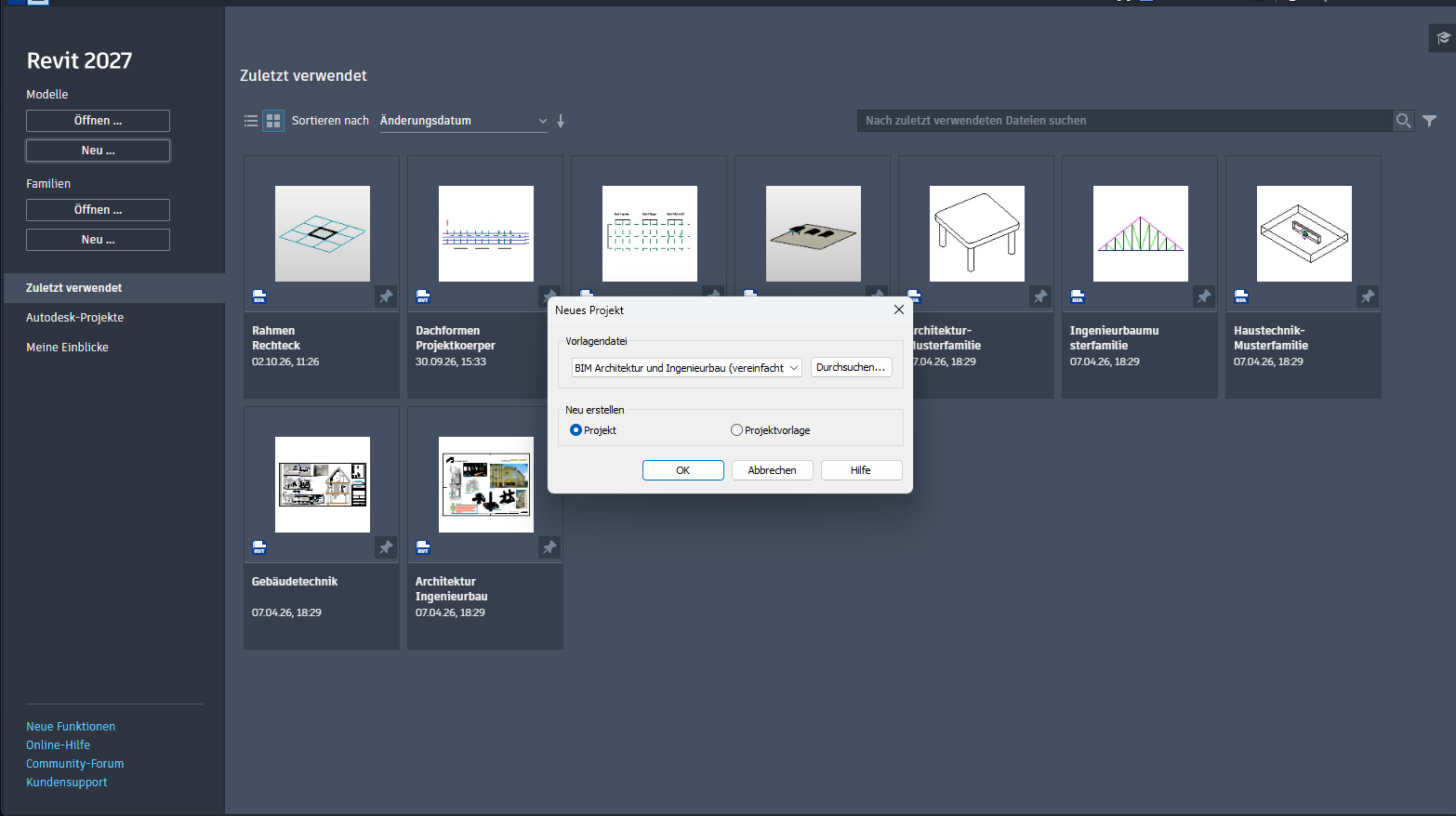

1. Projekt starten
Erstelle ein neues Projekt mit einer geeigneten Architekturvorlage.
In dieser Lektion erstellst du einen einfachen Raum in Revit und kontrollierst das Modell in 3D.
Bebilderte Lernanleitung

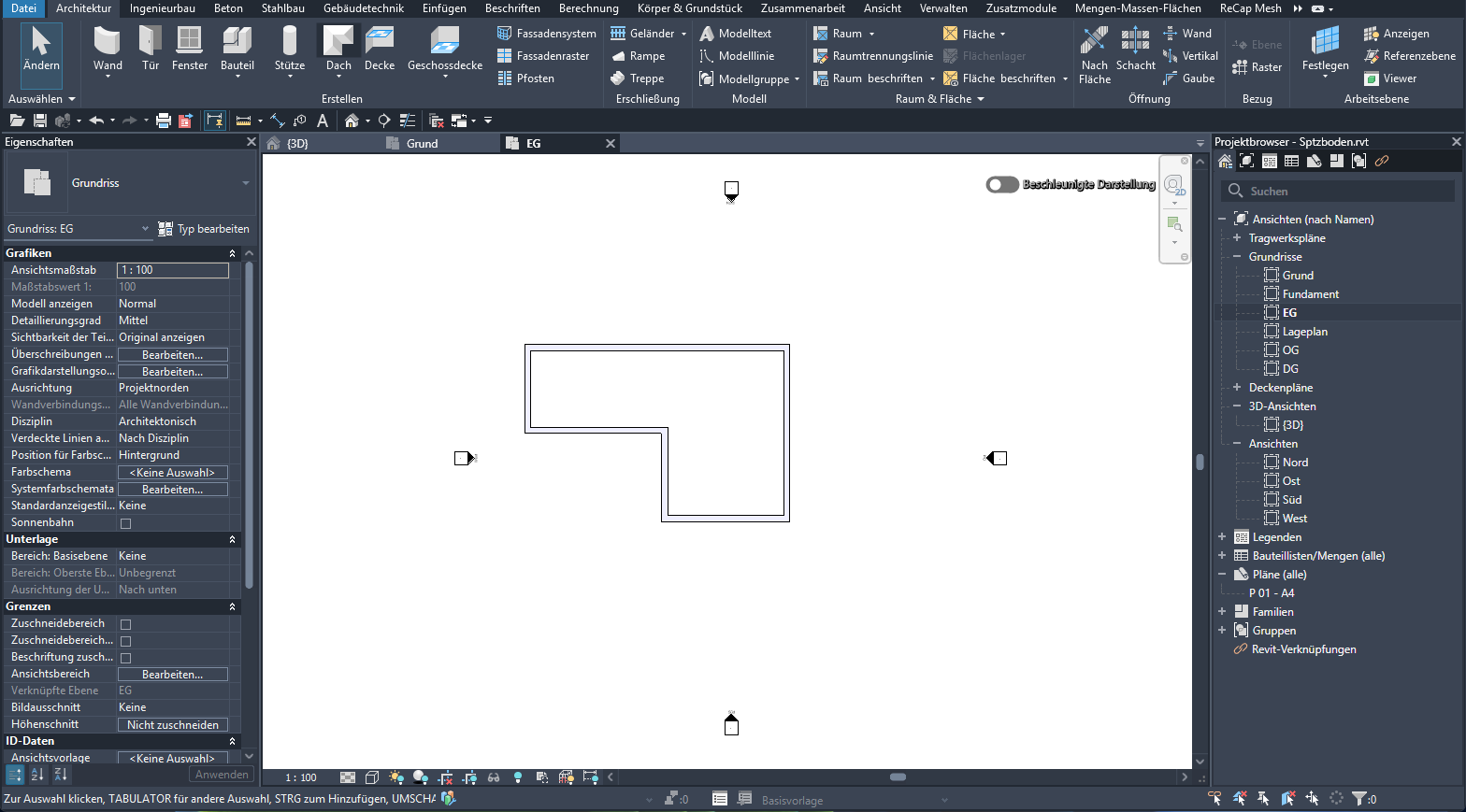

2. Grundriss erstellen
Zeichne den Raum und positioniere Wände, Türen und Fenster.

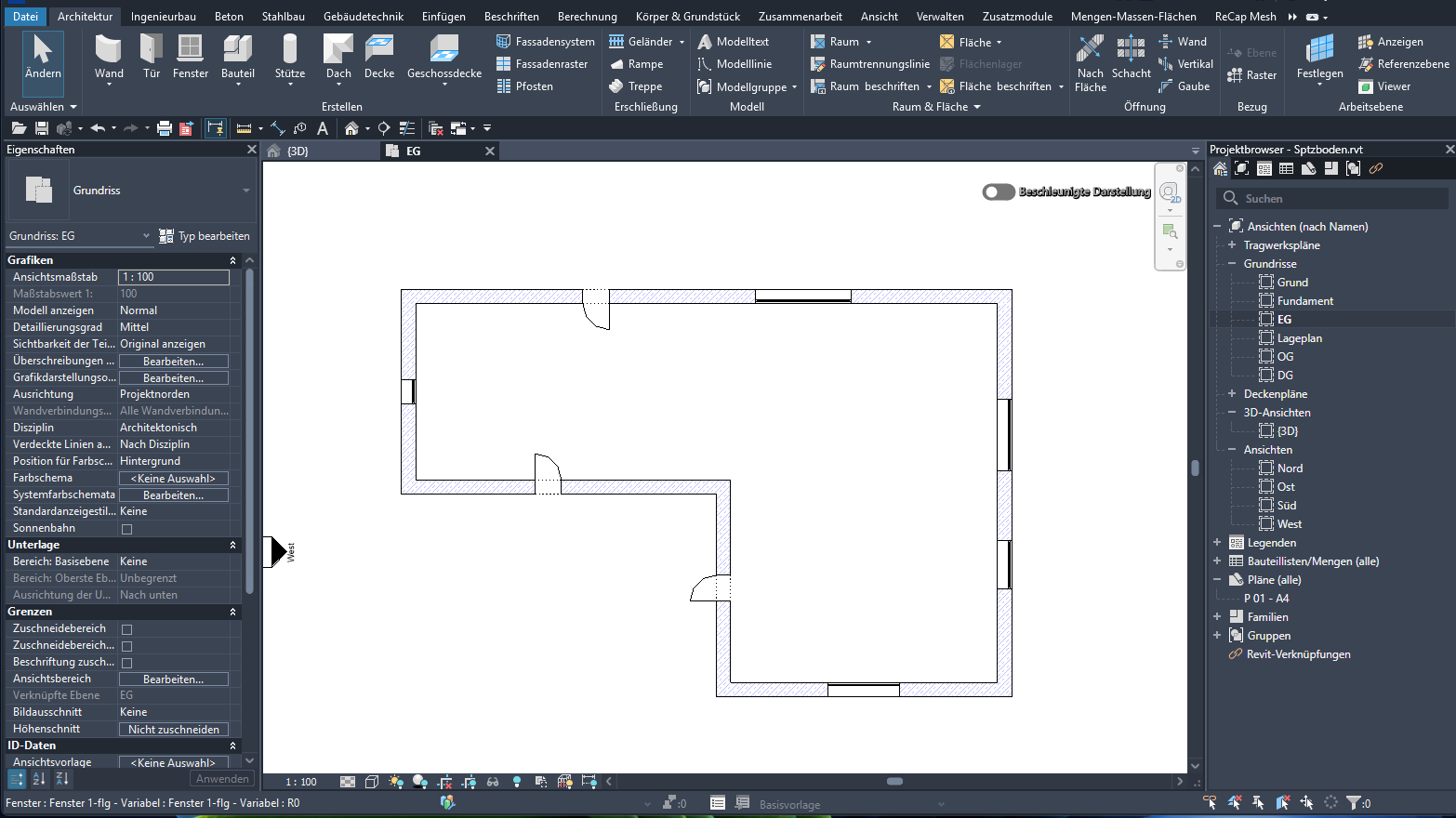

3. Bauteile ergänzen
Platziere Tür und Fenster und erstelle den Boden.

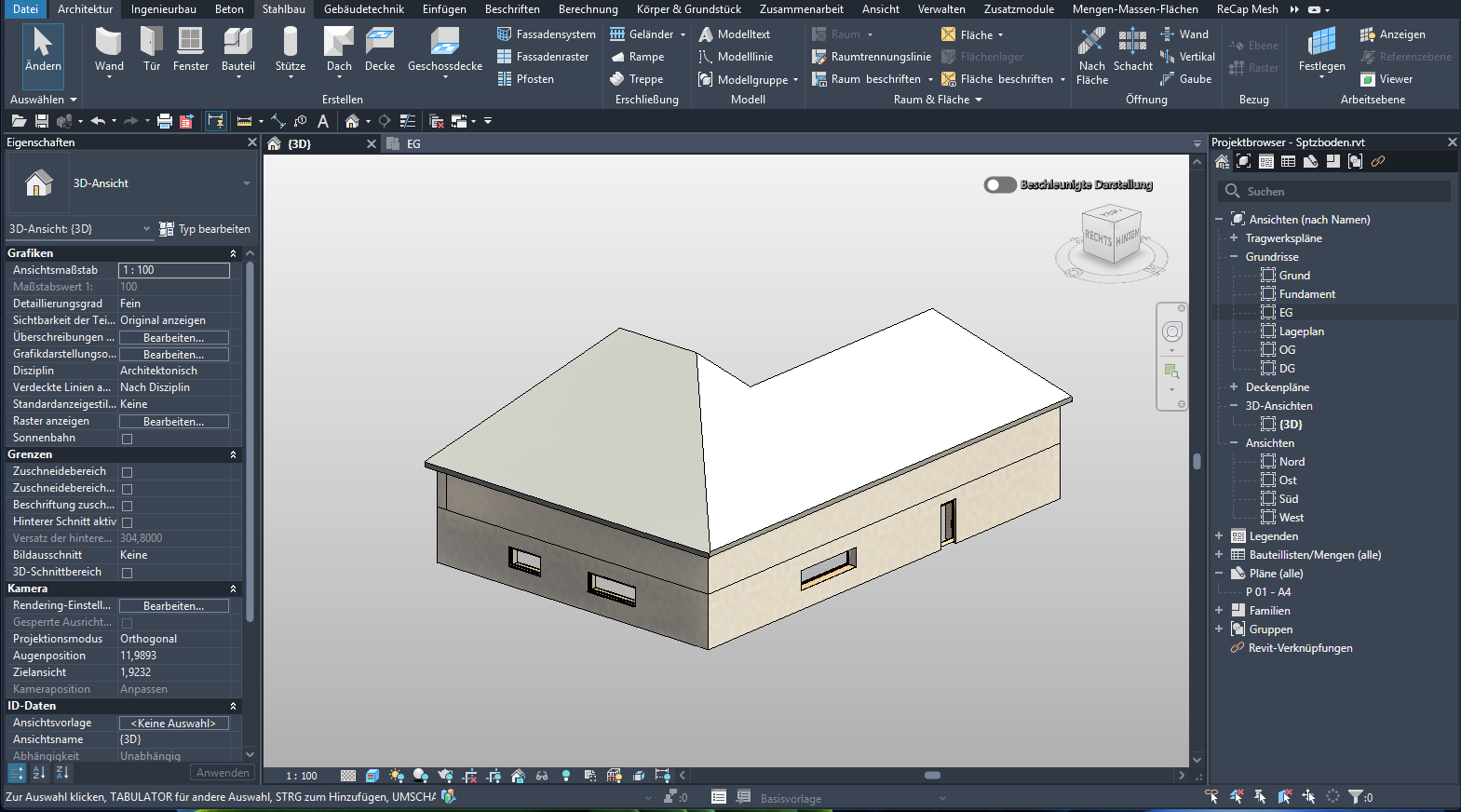

4. Das 3D-Modell prüfen
Kontrolliere das fertige Modell in der 3D-Ansicht.
Lernziele
- Den grundlegenden Aufbau eines Revit-Projekts verstehen.
- Ebenen und Höhen kontrollieren.
- Wände, eine Tür, ein Fenster und einen Boden erstellen.
- Das Modell in 3D kontrollieren.
- Das Projekt als RVT-Datei speichern.
Schritt-für-Schritt-Anleitung
1. Projekt starten
Öffne Revit und erstelle ein neues Projekt mit einer geeigneten Architekturvorlage.
2. Ebenen prüfen
Öffne eine Ansicht. Kontrolliere die vorhandenen Ebenen und passe ihre Höhen bei Bedarf an.
3. Wände erstellen
Öffne einen Grundriss. Wähle das Werkzeug Wand und zeichne einen Raum mit ungefähr 5 × 4 Metern.
4. Eine Tür einsetzen
Wähle das Werkzeug Tür und platziere eine Tür in einer geeigneten Wand. Lade bei Bedarf eine passende Familie.
5. Ein Fenster einsetzen
Wähle das Werkzeug Fenster und platziere es in einer Außenwand. Kontrolliere Position und Brüstungshöhe.
6. Einen Boden erstellen
Verwende das Werkzeug Boden, zeichne die Begrenzung und schließe die Skizze ab.
7. Das 3D-Modell prüfen
Öffne die 3D-Ansicht und kontrolliere die Position von Wänden, Tür, Fenster und Boden.
8. Projekt speichern
Speichere das Projekt als revit-uebung-01.rvt.
Deutsche Revit-Lernmaterialien
Ergänzende Anleitungen und Erklärungen aus der offiziellen Autodesk-Hilfe für Revit 2024.
1. Projektstart und Benutzeroberfläche
Lerne Projektbrowser, Eigenschaftenpalette, Multifunktionsleiste und die wichtigsten Bedienelemente kennen.
Deutsche Autodesk-Anleitung öffnen ↗2. Grundrisse und Ansichten
Erfahre, wie du zwischen Grundrissen, Schnitten und 3D-Ansichten wechselst und dich im Modell bewegst.
Deutsche Autodesk-Anleitung öffnen ↗3. Wände, Türen und Fenster
Öffne die Dokumentation zu den Architekturwerkzeugen und informiere dich über die Bearbeitung von Bauteilen.
Deutsche Autodesk-Anleitung öffnen ↗4. 3D-Modell kontrollieren
Lerne, das Modell mit dem ViewCube zu drehen, zu zoomen und verschiedene Ansichten zu vergleichen.
Deutsche Autodesk-Anleitung öffnen ↗Praktische Übung
Modelliere einen Raum mit ungefähr 5 × 4 Metern. Ergänze Wände, eine Tür, ein Fenster und einen Boden. Kontrolliere das Modell in 3D und speichere es als revit-uebung-01.rvt.
Tipp:
Nutze die 3D-Ansicht, um zu prüfen, ob alle Bauteile richtig angeordnet sind.
