AutoCAD Architecture · Grundlagenkurs
Lerne, (Einheit = Meter) eine Zeichnung einzurichten, Architekturwände zu erstellen, Türen und Fenster einzusetzen und einen einfachen Grundriss zu kontrollieren.

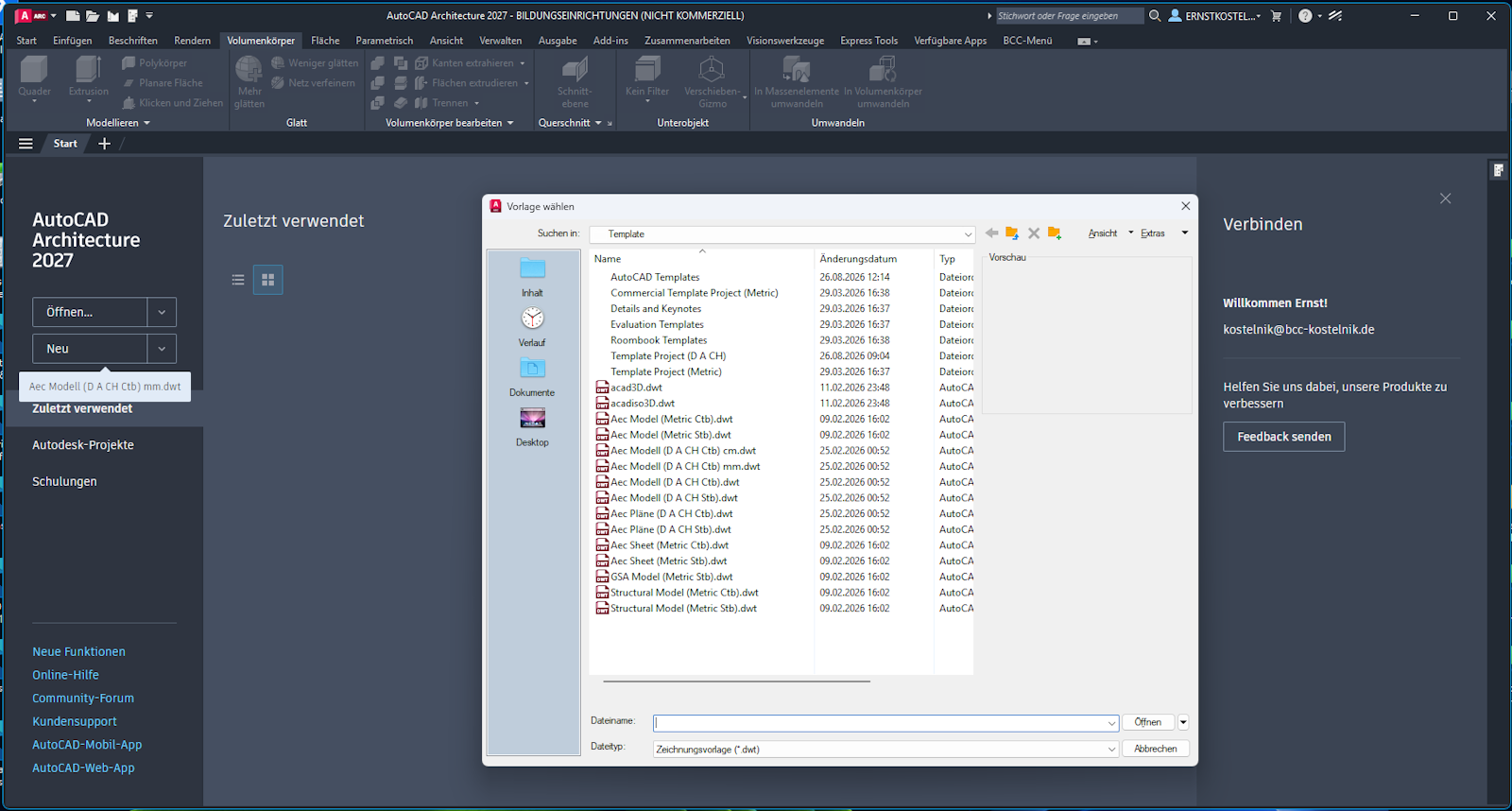

Starte mit einer passenden AutoCAD-Architecture-Vorlage. Prüfe, ob sie die benötigten Architekturwerkzeuge und den vorgesehenen Projektstandard enthält. Speichere die neue Zeichnung gleich zu Beginn unter einem eindeutigen Projektnamen.

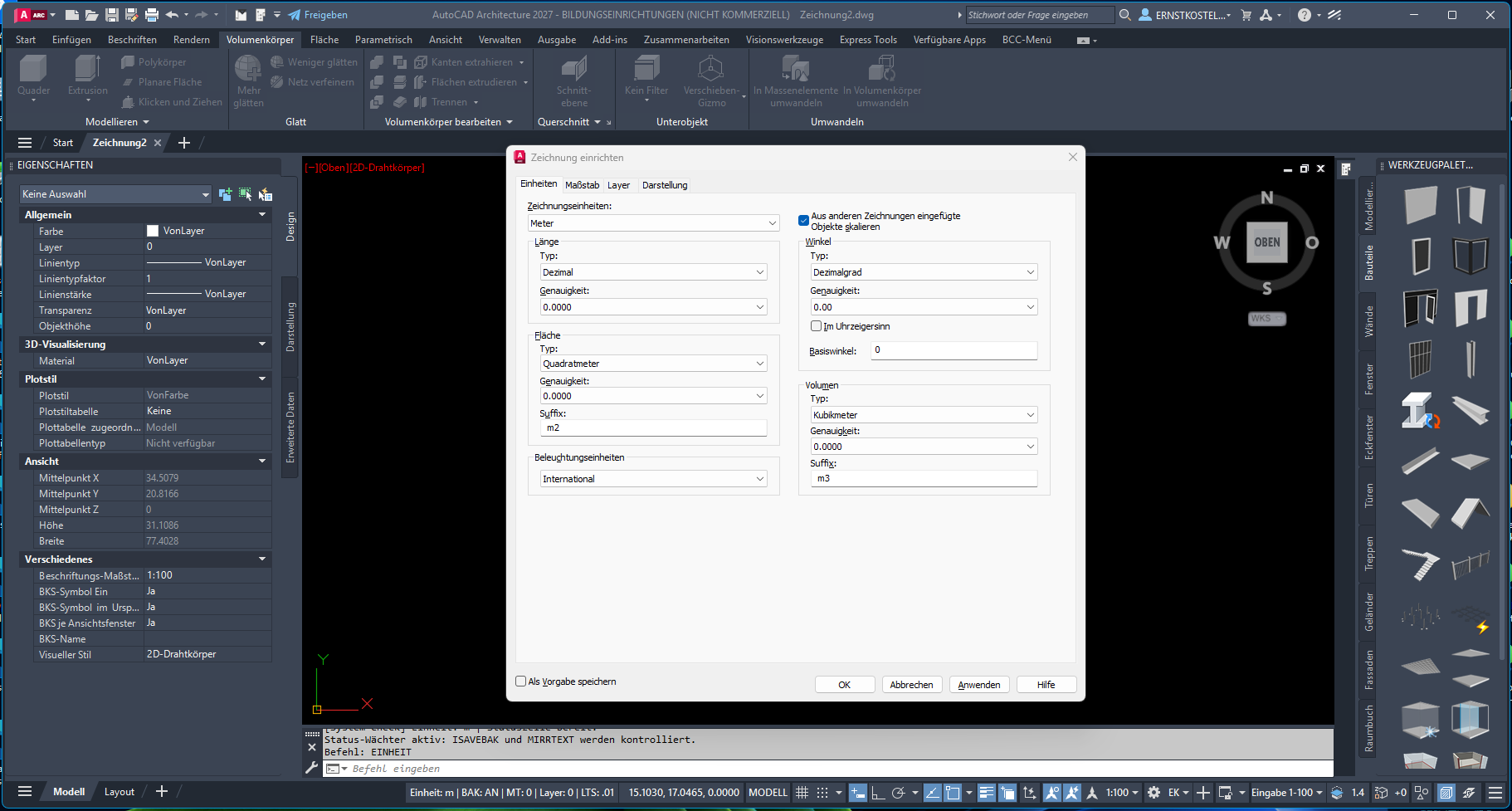

Prüfe vor dem Modellieren die Zeichnungseinheiten und die erwartete Maßstabslogik. Verwende für diese Übung Millimeter und kontrolliere mit einer bekannten Strecke, ob Eingaben und reale Abmessungen übereinstimmen.

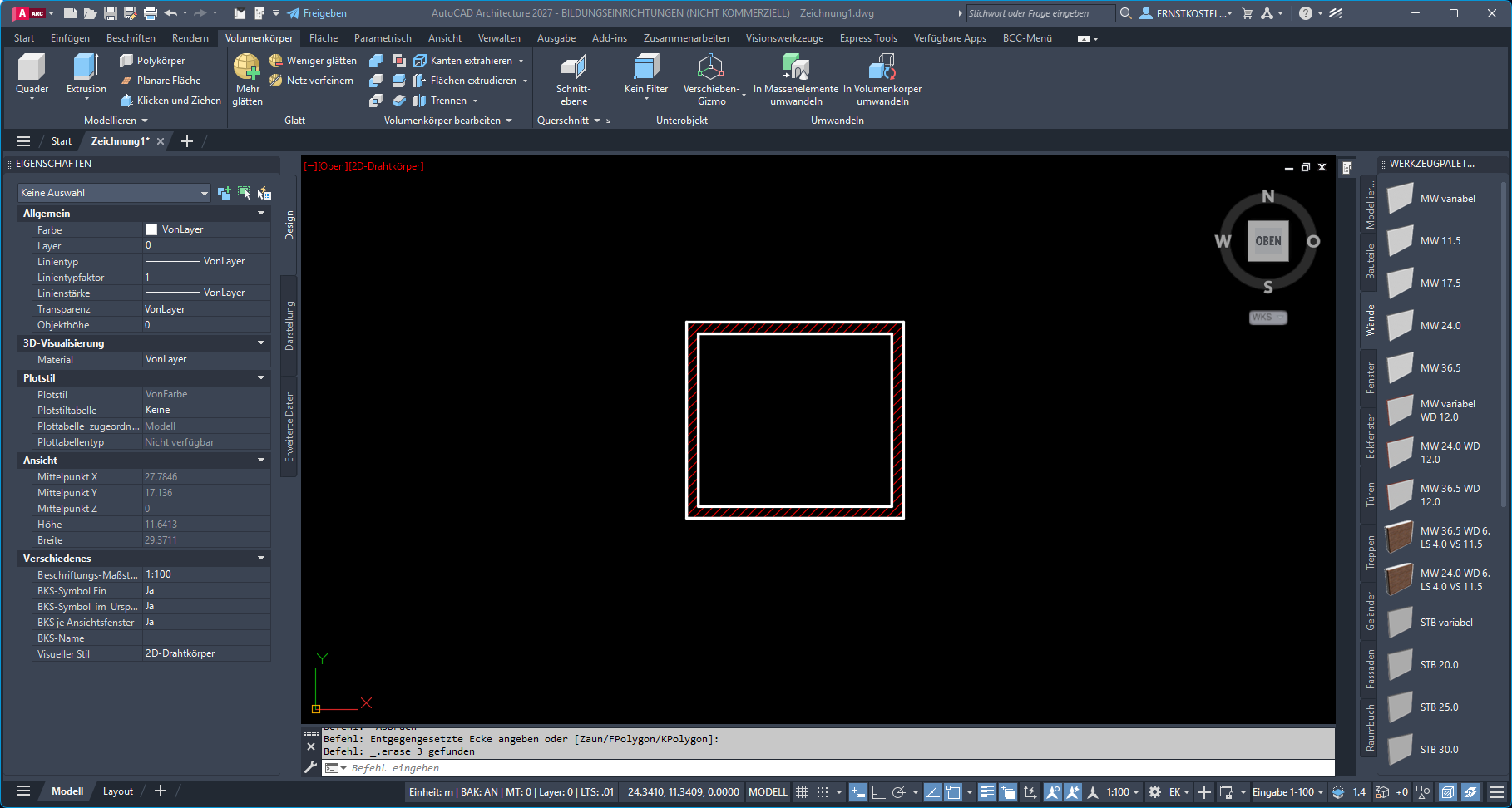

Wähle einen Wandstil, der zum geplanten Aufbau passt. Lege die Bezugslinie bewusst fest und zeichne die Außenwände als Rechteck mit einem Außenmaß von 5 × 4 m.

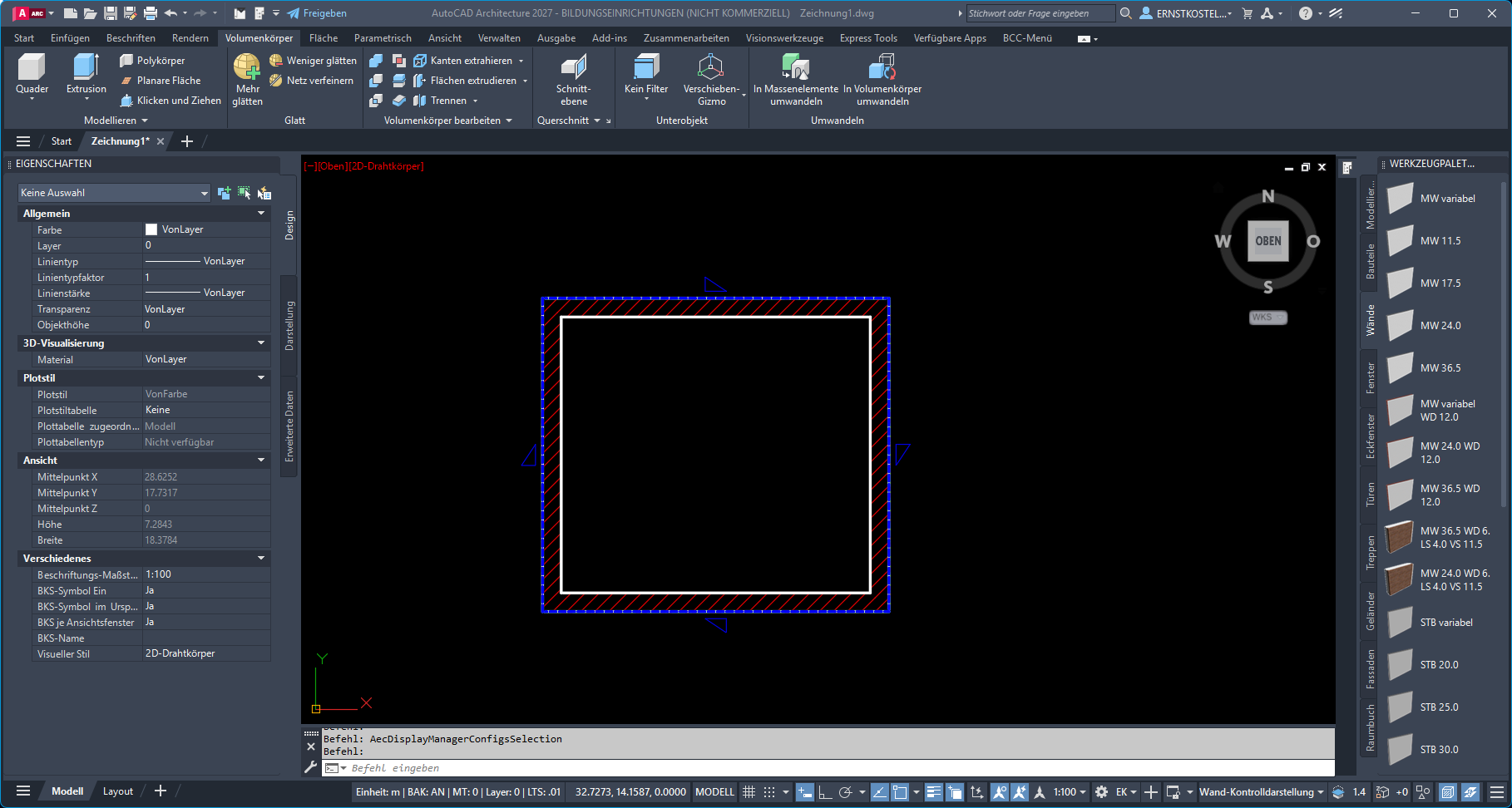

Kontrolliere jede Ecke und jeden Wandanschluss. Achte darauf, dass die Wandenden sauber verbunden sind und die Wandkontur ohne unbeabsichtigte Lücken oder Überstände verläuft.
Setze eine Tür mit 900 mm lichter Breite und 2100 mm Höhe in die vorgesehene Außenwand ein. Positioniere sie mit 1000 mm Abstand von der inneren Raumecke und kontrolliere Wandzuordnung, Maß und Öffnungsrichtung im Grundriss.

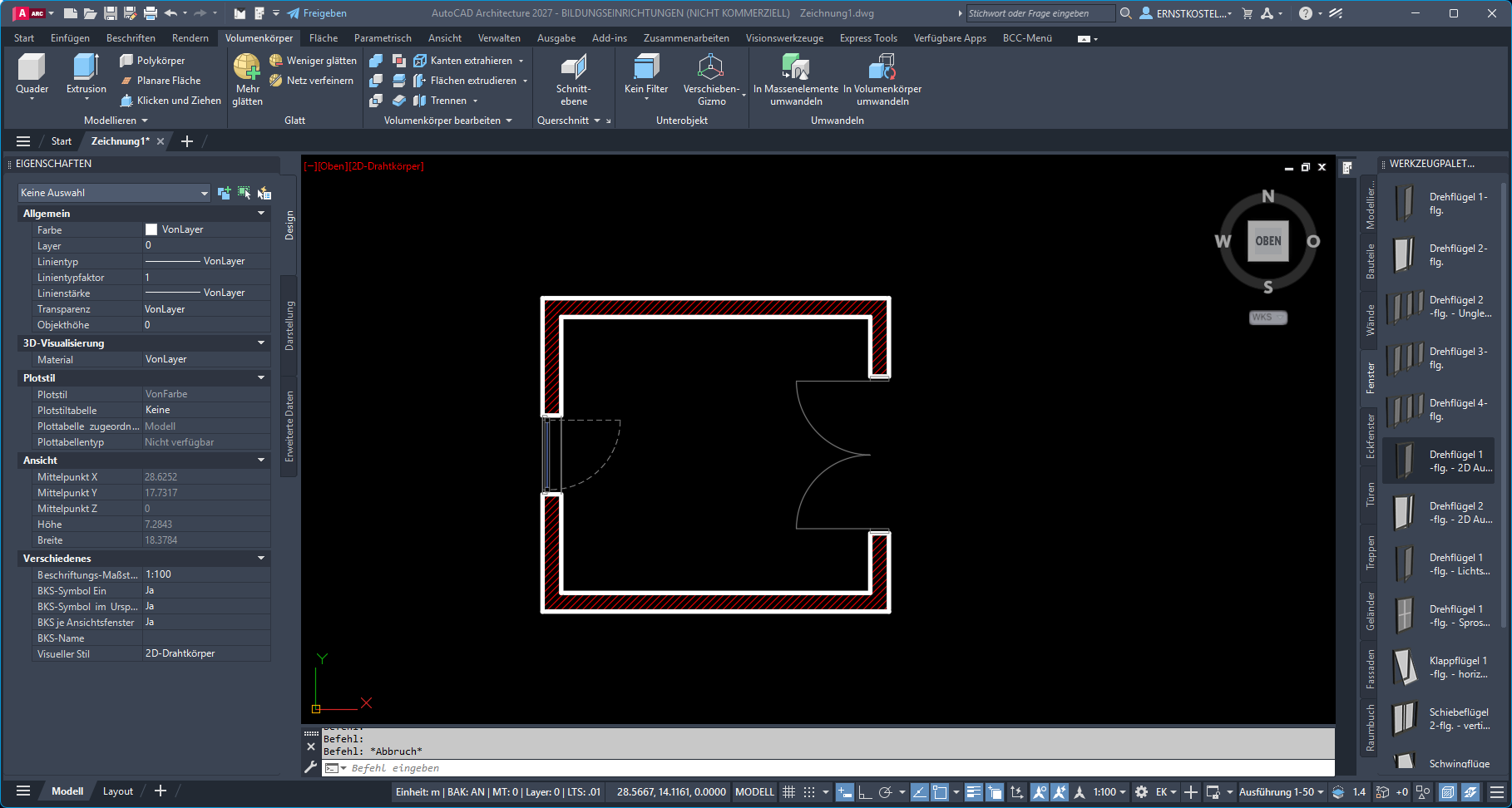

Setze ein Fenster mit 1200 mm Breite und 1350 mm Höhe in die gegenüberliegende Außenwand ein. Positioniere es 1000 mm von der inneren Raumecke entfernt und lege die Brüstungshöhe auf 900 mm fest. Kontrolliere Wandzuordnung und Öffnung.

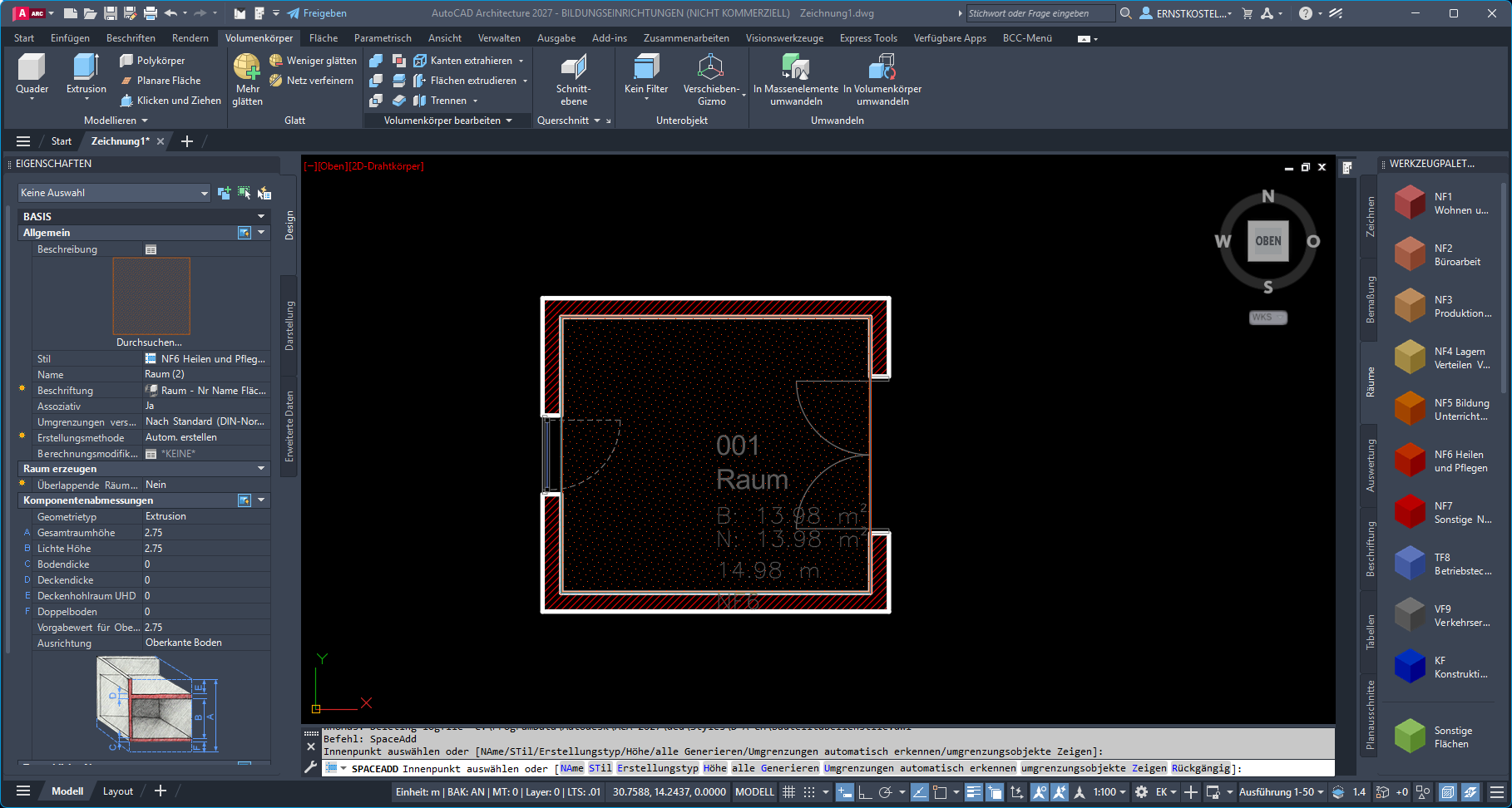

Prüfe den Grundriss als zusammenhängendes Modell: Sind Raumkontur, Wandanschlüsse und Öffnungen plausibel? Erstelle ein Raumobjekt, wenn du Raumflächen oder weitere Raumdaten für die Planung benötigst.

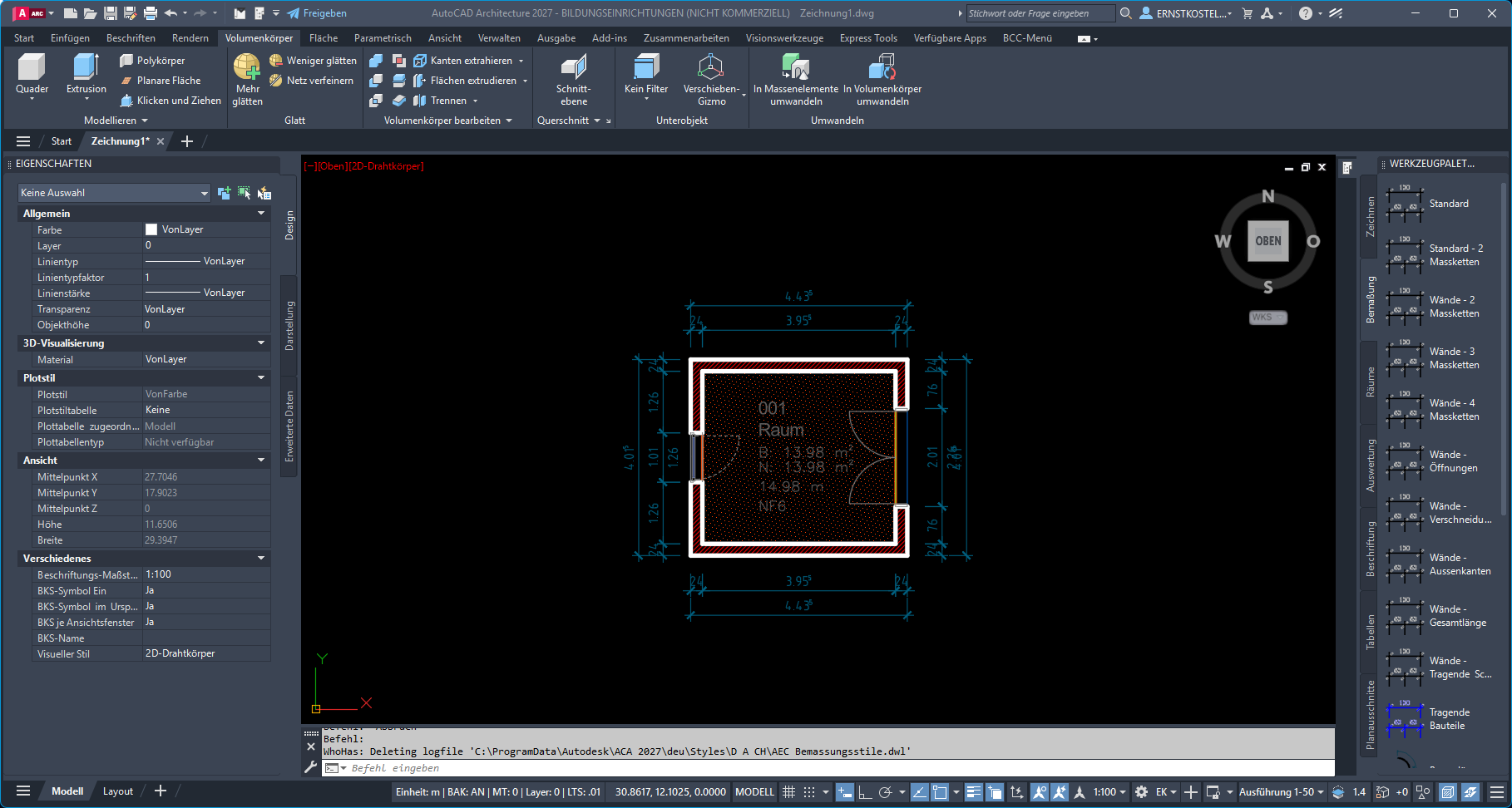

Bemaße die Außenabmessungen des Raums sowie die für die Übung wichtigen Öffnungen. Führe eine abschließende Sichtprüfung durch und speichere die Zeichnung als architecture-uebung-01.dwg.
Erstelle aus einer passenden Vorlage einen rechteckigen Raum mit einem Außenmaß von 5 × 4 m. Prüfe die Einheiten, wähle einen geeigneten Wandstil und kontrolliere die Wandanschlüsse. Setze eine 900 × 2100 mm große Tür 1000 mm von einer inneren Raumecke entfernt ein. Platziere in der gegenüberliegenden Wand ein 1200 × 1350 mm großes Fenster mit 900 mm Brüstungshöhe und ebenfalls 1000 mm Abstand zur entsprechenden inneren Ecke. Prüfe die automatische Layerverwaltung und erstelle bei Bedarf ein Raumobjekt. Bemaße den Grundriss und speichere die fertige Zeichnung.
Überlege zuerst selbst und öffne anschließend die jeweilige Antwort.
Mit den richtigen Einheiten stimmen die eingegebenen Maße mit den vorgesehenen realen Abmessungen überein.
Prüfe Wandstil, Wandstärke, Bezugslinie und Wandanschlüsse.
Kontrolliere Position, Breite, Wandzuordnung und Öffnungsrichtung.
So erkennst du fehlerhafte Wandanschlüsse, falsch platzierte Bauteile und fehlende Maße.
Nutze die offizielle Autodesk-Dokumentation für ausführliche Anleitungen zu Architekturwerkzeugen und Arbeitsabläufen.
